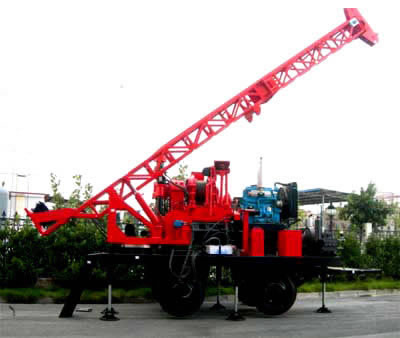

Carotteuse sur remorque

Carotteuse sur remorque

Application
La carotteuse sur remorque XY-5TR est couramment utilisée dans les domaines d'exploration géologiques tels que les domaines de mines et mines non métalliques, les domaines de charbon, huile et gaz, etc. Elle peut percer des trous de la verticale vers l'angle d'élévation grâce à différentes sortes de formation, par les méthodes de forage à formation lisse à rinçage d'humidité fracturée cassée dure.

Caractéristiques principales
1). La foreuse est conçue avec un système de transmission mécanique et une tige d'alimentation hydraulique. Elle est raisonnable dans la construction et stable dans le fonctionnement, et a des performances fiables, un montage et démontage faciles. L'équipement est non seulement commode pour le transport et l'installation, mais il est aussi facile à contrôler et à entretenir.
2). Elle a une plus large gamme de vitesse de rotation qui peut être transformée en vitesse basse ou grande vitesse, et est adaptée à différentes méthodes de forage telles que le forage à trépan au carbure et le forage de trépan diamanté, etc.
3). La foreuse en combinaison avec le mât de forage est montée sur une remorque poids lourd à roues, lui donnant la possibilité d'être remorquée sur un terrain accidenté. Cela garantit également un montage rapide et un transport pratique.
4). Une série de dispositifs de mesures tels que les manomètres indiquant des pressions différentes et des nanomètres à vitesse d'alimentation, est fournie pour le bon controle du forage.
5). Cet équipement de forage diamanté a une grande capacité de forage, une large gamme d'applications, une vitesse rapide de forage et un forage de haute capacité lors de l'utilisation de la méthode de forage à câble.

Spécifications
1. Intervalle de travail
    a) Profondeur de forage et diamètre du trou NQ: 1200m
    b) Profondeur de forage et diamètre du trou HQ: 800m
    c) Profondeur de forage et diamètre du trou PQ: 600m
    d) Profondeur de forage et diamètre du trou BQ: 1500m
2. Axe de rotation
    1) Couple de rotationnel et vitesse de rotation

Axe ID. Couple de rotation de sortie
Φ96 Droite Couple (Nm) Vitesse (rpm) inversée Couple (Nm) Vitesse (rpm)
4663 87 5873 67
2386 170 1710 230
1519 267
1374 301
1120 362
686 591
437 928
321 1262
Φ80 Droite 5222 77 Inversée 6050 65
2673 151 1958 225
1701 237
1510 267
1255 322
769 523
490 821
360 1117

    2) Déplacement d'alimentation de la tige: 500mm
    3) Capacité d'abaissement: 90kN
    4) Capacité de levage: 135kN
    5) Dimension du cylindre: φ105/φ75mm-500mm

3. Treuil
    l). Treuil principal
        a) Diamètre de la bobine (mm): φ350 mm
        b) Longueur de la corde (m): 140 m
        c) Diamètre de la corde (mm): φ18.5 (6×37) mm
        d) Capacité et vitesse du treuil à simple corde (lorsqu'on roule la corde jusqu'à la 3e couche)

Niveau de vitesse 1 2 3 4 5 6 7 8
Vitesse du treuil (m/s) 0.89 1.74 2.73 3.18 3.74 6.08 --- ---
Capacité du treuil (kN) 40 23.4 16 14 10.4 7.2 --- ---

     2). Treuil à câble
          a) Capacité du treuil (KN): 12 KN
          b) Vitesse du treuil (m/min): 120 m/min
4. Mat (derrick)
    1) Poids du mat (de la couronne vers le sol): 10 m
    2) Méthode d'entraînement: le mât est soulevé ou abaissé par un cylindre hydraulique
5. Moteur
    a) Modèle: 4135D
    b) Puissance nette à 1500.r/min (kW): 58.8kW
6. Système hydraulique
    a) Pompes :YBC45/80
    b) Moteur: 160
    c) Diamètres de piston et longueurs de course des cylindres d'alimentation: φ105/φ75mm-500mm
    d) Diamètres de piston et longueur de course des cylindres de recul: φ75/φ35mm-450mm
    e) Diamètres de piston et longueurs de course des cylindres de vérification: φ75/φ25mm-84mm
    f) Pression de fonctionnement de la vanne de secours(kPa): 8000 Kpa
    g) quantité d'huile dans le système et le réservoir: 100 L
    h) Type du système de filtration: WU-160J
7. Pince du pied
    a) Entraîné d'une façon hydraulique
    b) Diamètre de piston et longueur de course des cylindres de vérification: φ75/φ25mm-65mm
8. Crics de nivellement
    a) Crics arrière (nombre/ course /diamètre du piston):2/300/φ80/φ50
    b) Crics arrière (nombre/ course /diamètre de piston): 3/300/φ80/φ50

Termes d'échanges
1. MOQ: 1pièce
2. Délai de livraison: 0-7 mois
3. Port de livraison: Wuxi / Shanghai
4. Termes de paiement: paiement à la livraison
5. Marchés internationaux: les Etats-Unis, Mexique, Brésil, Colombie, Singapour, Malaisie, Indonésie, Australie, Russie, Ukraine, Kirghizistan, Allemagne, France, Maroc, Arménie, Oman, la Tanzanie, Sri Lanka, Inde, Bangladesh, Pakistan, Congo, au Soudan, et plus encore.

Jinfan est un fabricant professionnel de carotteuse sur remorque en Chine. En plus de la foreuse, nous offrons aussi la foreuse à puits d'eau, foreuse sur chenilles d'ingénierie, foreuse pour travaux d'ancrage, foreuse pour jet-grouting, engin de forage en mer, et plus.
