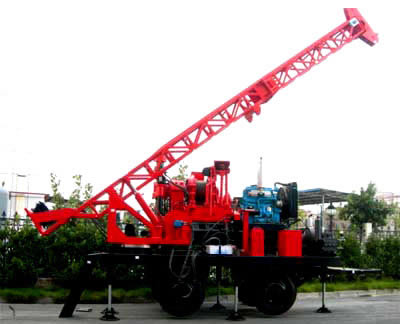

Foreuse carotteuse XY-5TR

Description de la foreuse carotteuse XY-5TR :
Le modèle XY-5TR est une foreuse carotteuse utilisant le modèle XY-5 à arbre vertical comme corps principal et le réunissant à une tour de forage centralisée, une pompe de drainage et un châssis sur remorque pour former une nouvelle machine de forage. Elle est non seulement utilisée pour le forage perpendiculaire, mais aussi pour le forage incliné. Cette foreuse carotteuse a été récemment inscrite pour un brevet national d'invention. Sa structure et sa méthode de forage sont l'un des penchants principaux du développement en Chine et à l'étranger des foreuses à arbre vertical classiques.

Caractéristiques principales de la foreuse carotteuse:
1. Cette foreuse est montée sur un châssis à remorque et peut être tractée par un véhicule. Le positionnement de forage et le déplacement sont très commodes, rapides, ce qui permet de réduire considérablement l'intensité de travail des ouvriers. Lors du forage, les pieds hydrauliques du châssis sur remorque peuvent être utilisés pour soutenir le poids de la foreuse ainsi que le poids de l'outil de forage, ce qui rend le réglage du positionnement de forage commode, rapide et sécurise le travail.
2. Mise à part le modèle de foreuse carotteuse XY-5 pouvant être installé sur le châssis, divers autres modèles de foreuses nationales peuvent y être installées.
3. La vitesse du treuil de mât peut être ajustée librement, afin de satisfaire aux besoins de transport et de forage, deux positionnements différents. La levée et descente du mât (tour de forage) est assurée par deux cylindre à huile hydrauliques, ce qui permet lors du positionnement de forage, en s'appuyant sur les cylindres télescopiques, de pouvoir régler la position selon n'importe quel angle de forage.
4. La partie inférieure du mât est équipée de mors de serrage hydrauliques. Leur structure adopte des cylindres à huile télescopiques de pointe. Le serrage de la tige de forage est fiable et sûr.

Paramètres techniques de la foreuse carotteuse XY-5TR :
1. Paramètres basiques :
- Profondeur de forage : 1500/1150/780m
- Tige de forage : BQ/NQ/HQ
- Diamètre de trépannage : φ150mm
- Diamètre final de trou : φ75mm
- Angle de forage : 0～90°
2. Type de gyrator : grand diamètre de passage
- Diamètre de l'arbre vertical : φ96
- Vitesse de rotation : normale 87, 170, 267, 301, 362, 591, 928, 1262 / inverse 67, 230
- Parcours : 500mm
- Vitesse max. de déplacement vers le bas sans charge : 3.42m/min
- Vitesse max. de déplacement vers le haut sans charge : 2.28m/min
- Poids max. de levage : 135kN (avec pression de 8MPa du cylindre à huile)
- Compression max. vers le bas de l'arbre : 90 kN (avec pression de 8MPa du cylindre à huile)
3. Treuil
- Capacité du treuil et vitesse du câble (Si le câble est à trois couches, son grade est le suivant : 12345678 )

- Quantité de câble : 140m (six étages)
- Norme de câble : φ18.5mm (6×37)
4. Treuil au câble
Vitesse de levée monocâble : 1.5m/s
Force de levage monocâble : 12kN
5. Parcours de recul de la foreuse : 450mm
6. Capacité de charge nominale de la tour de forage : 150kN
- Hauteur de levage : 7m
- La descente et la montée sont contrôlées par deux cylindres à huile hydrauliques.
7. Moteur diesel 80CV et moteur électrique 55KW
8. Dimensions hors tout (longueur*largeur*hauteur)
- En mouvement : 8800×2250×3600mm
- En travail : 6000×5000×9800mm
9. Poids total : 7500kg
10. Vitesse de remorquage : ≤10km/h

Nous sommes l'un des fabricants les plus célèbres de foreuses en Chine. Nous sommes sûrs de pouvoir vous fournir les meilleurs produits qui soient, tels que les foreuses hydrauliques sur chenilles, les foreuses géothermiques, les foreuses pour travaux d'ancrage, les engins de forage en mer, les foreuses souterraines ainsi que les carotteuses hydrauliques, etc.
Si vous avez des exigences spéciales, n'hésitez pas à nous les communiquer S.V.P. !
