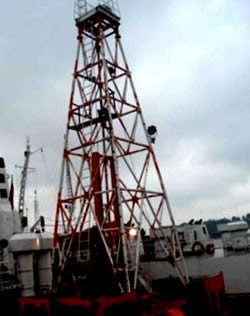

Engin de forage en mer HGD-600

Usage de l'engin de forage en mer :
Le modèle HGD-600 est une nouvelle foreuse maritime de reconnaissance géologique conçue pour répondre aux besoins des travaux de reconnaissance géologique. Sa structure est conçue pour être entraînée de manière totalement hydraulique. Elle est adaptée au forage des couches suivantes : fonds marins boueux, sols argileux, argilo-sableux, sableux, conglomérats et sols rocheux. La capacité de pénétration de cette foreuse peut allègrement satisfaire aux besoins pour un forage d'échantillonnage sur les sols précédemment cités.

Paramètres techniques principaux de cet engin de forage en mer HGD-600:
1. Paramètres basiques
Profondeur de forage : 600m , 500 m, 400m (pour une profondeur de l'eau de 100m)
Diamètre de forage (mm) : φ91, φ110, φ127
Tige de forage (mm) : φ42, φ50, φ73, φ127 carottage au câble
Angle de forage : 90°
2. Paramètres de la tête de rotation
Vitesse de sortie (normal/inverse) : basse 7~200r/min ; haute 14~700r/min
Couple de sortie nominal : basse vitesse 11856～2148Nm ; haute vitesse 3466～627 Nm
Parcours : 3.5m
Force de pénétration : 25kN (possède une fonction de carottage sous pression statique)
Poids : 750Kg
3. Paramètres du treuil principal
Force de levage (monocâble 1ère vitesse) : 50Kn
Vitesse de levage monocâble : vitesse basse 0～40.5m/min ; vitesse haute 0～81m/min
Norme de câble : φ28-6X19+1
Longueur de câble : 80m
4. Paramètres du treuil secondaire
Force de levage (monocâble 1ère vitesse) : 25Kn
Vitesse de levage monocâble : vitesse basse 0～80m/min ; vitesse haute 0～160m/min
Norme de câble : φ14-6X19+1
Longueur de câble : 550m
5. Paramètres du système hydraulique
Modèle de pompe à huile : 2* A10V071DFLR, 1*A10V028DFR
Pression nominale du circuit d'huile principal : 18～30MPa
Circuit d'huile secondaire : 21MPa
Débit : 71+71+28ml/r
Vitesse nominale d'entrée : 1450r/min
6. Paramètres des mors de serrage hydrauliques pour les tubes :
Pression hydraulique au travail : 21(MPa)
Couple de percussion nominal: 47.8(KN.m)
Couple nominal de serrage de tube : 5(KN.m)
Vitesse de rotation nominale de serrage de tube : 18(r/min)
Diamètre de passage du trou : φ450(mm)
Diamètre de la tige de forage ou du tubage: φ42、φ50、φ73φ127、φ146、φ178
7. Paramètres du dispositif de compensation de montée/descente
Capacité du dispositif : 45KN
Parcours : 1000mm
Capacité d'accumulateur : 2*63L
8. Paramètres du dispositif anti-chute et du dispositif de compression/décompression
Méthode de compression/décompression : moteur hydraulique + engrenage à crémaillère
Capacité de compression/décompression : 25 KN
Capacité anti-chute de tête de rotation : 10 KN
9. Paramètres de la tour de forage
Forme de structure : carré à quatre tubes
Hauteur perpendiculaire : 12m
Capacité de charge nominale : 400KN
10. Paramètres du système de circulation de la boue
Pompe à boue : BW-650 (débit ajustable)
Pompe à boue : BW-250
Forme du malaxeur de boue : circulation par pulvérisation de fluide
Capacité de mixage max. : 850L/min
Diamètre du conduit d'entrée du robinet : 2"
11. Mode de déplacement de la poulie
Capacité de charge : 400KN
12. Dispositifs d'entraînement : modèle
Moteur électrique d'entraînement de la pompe à huile : Y225M-4-H 45+45(KW) BW250
Moteur électrique d'entraînement de la pompe à boue : Y180M-4-H 18.5(KW) BW850
Moteur électrique d'entraînement de la pompe à boue : Y200L-4-H 30(KW)
13. Dimensions hors tout après installation : longueur*largeur*hauteur 2800X1500X5970mm
14. Poids total du corps principal : environ 7500kg

Notre expérience en matière de production de foreuse forte de 11 années, ainsi que nos comparaisons avec les produits internationaux, nous permettent de vous garantir la qualité de nos produits !
